CS61B中的基本图算法

CS61B中关于图中的路径问题介绍了很多种算法，这些算法之间根据不同的情况做出了相对应的调整，虽然差别不大，但是做个小整理
这里针对寻找路径问题，分别整理了DFS,BFS,Dijkstra 算法，A* 算法

Princeton Graph API

这里是 Princeton Algorithm textbook 中给出的图接口，其余方法需要自己添加进行实现

public class Graph{
    public Graph(int V);
    public void addEdge(int v, int w);
    Iterable<Integer> adj(int v);
    int V();
    int E();
}

这里要注意几个点：

• 顶点的数量提前由构造函数确定，不可后期更改
• 不支持在结点或者边上设置权重
• 没有针对某个特殊结点得到其边数（度）的方法

一位观世音菩萨——Paths.java

在一般的图算法设计模式中，我们会将类型进行解耦
比如我们会这样做：

• 创造一个图对象
• 将这个图传递到一个图处理方法或者客户类中
• 然后询问这个客户类关于这个图的一些信息

就像有一位贤知的观世音菩萨一样：

public class Paths{
    public Paths(Graph G,int s);
    boolean hasPathTo(int v);
    Iterable<Integer> pathTo(int v);
}

这个Paths类就记录了我们传入的Graph中的所有路径信息

遍历所有路径（不考虑边权重以及结点代价）

1.深度优先算法（DFS）

两个辅助数组：

• boolean[] marked
• int[] edgeTo

算法流程

dfs(v):

• 标记 v
• 对每一个相邻的结点 w
  • 设置 edgeTo[w] = v
  • dfs(w)

算法特征

对于DFS算法有一个特征是：
调用DFS算法的顺序是先序遍历的，而返回DFS算法的顺序是后续遍历的

算法实现：

public class DepthFirstPaths{
    private boolean[] marked;
    private int[] edgeTo;
    private int s;
    ...
    public Iterable<Integer> pathTo(int v){
        if(!hasPathTo(v)){
            return null;
        }
        List<Integer> path = new ArrayList<>;
        for(int x = v;x != s; x = edgeTo[x]){
            path.add(x);
        }
        Collection.reverse(path);
        return path;
    }

    public boolean hasPathTo(int v){
        return marked[v];
    }
}

2.宽度优先算法（BFS）

一个辅助队列

初始化一个队列，将一个起点放入队列中，我们把这个队列称作为fringe

算法流程

一直重复以下操作直到队列为空：

• 将队列第一个结点移出
• 对于该结点的每个未标记的相邻结点n：
  • 标记 n
  • 将 edgeTo[n] 设置为 v（或者distTo[n] = distTo[v] + 1）
  • 将 n 加入该队列

算法实现

public class BreadthFirstPaths{
    private void bfs(Graph G,int s){
        Queue<Integer> fringe = new Queue<Integer>();
        fringe.enqueue(s);
        marked[s] = true;
        while(!fringe.isEmpty()){
            int v = fringe.dequeue();
            for(int w: G.adj(v)){
                fringe.enqueue(w);
                marked[w] = true;
                edgeTo[w] = v;
            }
        }
    }
}

上面这两种算法的缺点

DFS 对于细长的图表现得很坏

• 会让函数调用栈变得特别长

BFS 对于茂盛的图表现得很坏

• fringe 会变得非常长

并且我们需要 V 的内存来追踪distTo和edgeTo数组

考虑权重的遍历

如果图中每条路径都有权重，比如谷歌地图中我们想找到距离目的地最近的路线呢

我们会发现只考虑边数是不够的，这样会得出错误的答案，每条边具有对应的长度，也就是权重，这时我们应该采用什么算法呢

最短路径树

探究这样一个问题：给定一个起点 s 找到对于其他所有顶点的最短路径
这样我们画出来的这个路径称作为最短路径树(SPT)

迪杰斯特拉算法（Dijkstra’s Algorithm）

三种坏算法

让我们先看三种坏算法，来引入Dijkstra

1.BFS

不考虑权重直接将没有见过的结点加入树中

显然这是一个坏算法，构造出了一个错误的SPT,这是因为我们从A开始，直接把BC都加入了树中，而这条A->B的路径并不是最好的路径，这个只考虑node问题，没有见过的node直接加入

2.虚拟结点

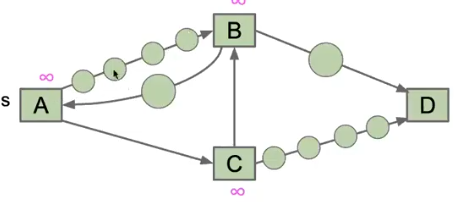

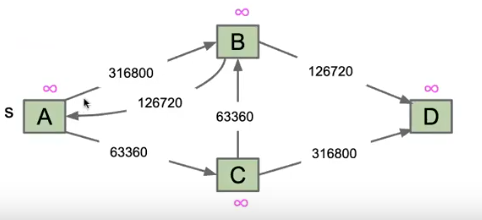

我们把所有路径上的权重看作为一个个虚拟结点：

该算法按照距离起点的远近来将对应的结点加入树，考虑distance的问题，也就是最好优先，这里已经开始触及最核心的部分了
但是我们为什么也不用这个算法呢：

我们不会创造这么多个虚拟结点

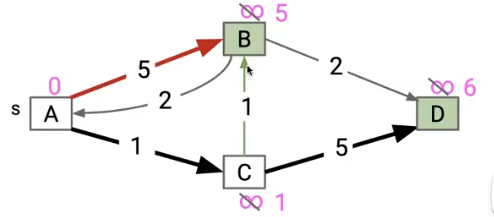

3.best first

当fringe不为空时：

• 将最近的结点移出，然后进行标记
• 对于每个出边 v->w : 如果 w 不再 SPT中，那么加入这条边，然后将 w 加入fringe
  这个算法有什么问题呢：

  我们会发现，他会先把 A->B 加入SPT中，但后续我们考虑 C->B时就会直接跳过他
  这个算法中给出的第一个解法太强势了，即使后面的解法更好，他也不做考虑，像一个顽固的老头！

Dijkstra

通过考虑上面三种坏算法，我们发现需要做以下两种修复：

• 根据距离来考虑结点
• 对每个边 v->w :如果这条边给出了更好的到 w 的距离，那我们就把这条边加入，然后在 fringe 中更新 w

我们会借助一个优先队列PQ，将所有的结点加入PQ，根据到起点的距离排序，然后重复：

• 将最近的结点 v 从 PQ 移出，然后 “relax” 从 v 指出的所有边

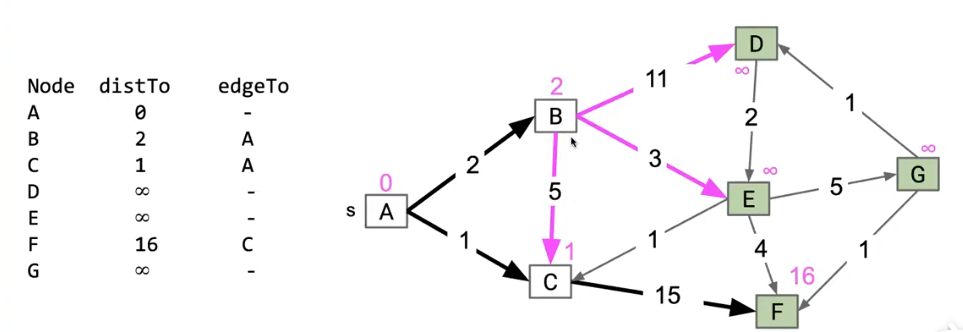

  在这个图中我们的流程是：

1. 所有结点的dist设置为无穷大
2. 从A开始
   1. 走A->C，distTo[C] = 1
   2. 走A->B, distTo[B] = 2
   3. A走完，然后A被标记，即已访问A
3. 考虑BC中最近的
4. 访问C
   1. 走 C->F, distTo[F] = distTo[C] + 15 = 16
   2. C被标记
5. 考虑 BF 中最近的
6. 访问B
   1. 走B->C，发现 distTo[B] + 5 > discTo[C],不是更优路径，不考虑
   2. 走B->E, distTo[E] = distTo[B] + 3 = 5
   3. 走B->D, distTo[D] = distTo[B] + 11 = 13
   4. B被标记
7. 考虑DEF中最近的
8. ….

总结来说就是

• 取出当前PQ中最近的结点，然后将其相邻所有更好的方案结点加入PQ中，然后重复

如果我们发现了更好的方案，我们只需要更新edgeTo数组即可（改变路径），同时更新 distTo 数组来记录更好的距离

弊端

如果使用了负权重，Dijkstra 算法则会失效

伪代码

• PQ.add(source, 0)
• For other vertices, PQ.add(v, infinity)
• While PQ is not empty:
  • p = PQ.removeSmallest()
  • Relax all edges from p
• Relaxing an edge p->q with weight w:
  • If distTo[p] + w < distTo[q]
    • distTo[q] = distTo[p] + w
    • edgeTo[q] = p
    • PQ.changePriority(q, distTo[q])

不变量

• edgeTo[v] 是已知的v的最好路径前缀
• distTo[v] 是已知的最好的 v 的路径长度
• PQ按顺序容纳了所有未访问过的结点

重要性质

• 总是从起点开始按距离访问结点
• relaxation在每次边指向已经访问过的结点的时候都会失败

  看上面这个图就很好理解了

不想要进行遍历——启发性算法

上面的算法我们都尝试对所有的结点进行遍历，从而找出最短路径，但是看下面的情况：

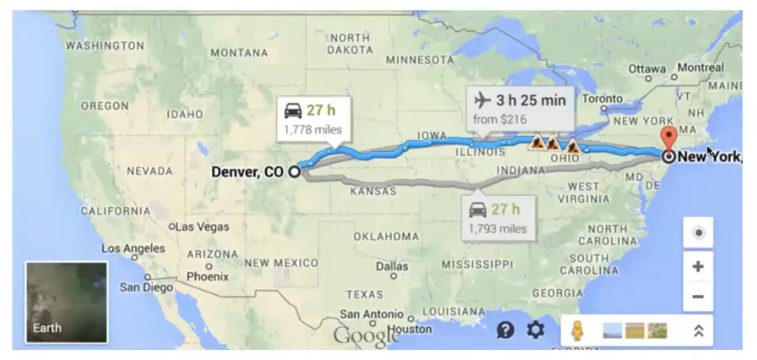

我们只想从Denver,CO 到 New York,大致方向上来说我们需要向东行驶，如果我们使用Dijkstra算法，我们同样会遍历所有结点，但是显然向西方行驶是荒谬的！
所以我们采取在每个节点上加上代价的方式，来规避我们不想去的方向，由此我们得到了 A* 算法（A star）

A* Algorithm

我们看下面这个 A* 算法实例：

在算法的流程上和Dijkstra 算法大致相同，但是在我们进行算法之前，我们会得到一个代价数组，记录了每个结点的代价，而与之对应的，我们的Fringe不再以距离作为排序标准，而是用距离加上当前代价作为标准

注意

Fringe中的代价只是路径加上当前结点的代价，路径中经过的结点代价不算，也就是说，A* 算法的 distTo 数组仍然保持不变，只是加上了当前结点的代价作为Fringe数组的排序标准

这样通过一个代价数组得到启发，从而有选择性的往某些结点或方向探索的算法，被称为启发性算法
